CL1
颜色传感器
标准版
产品概述
自动混合生成所需光源，能进行稳定的颜色检测；智能化、数字化的灵敏度设定,高清双数字显示，操作简便易上手；8通道设计，同时识别1种颜色，200μs高速反应时间，多款感测头选择使用，应用范围广。
使用场景
应用于包装设备；锂电、食品，药品，汽车，五金，喷码、丝印、模切，制袋，拉链等行业机械设备上各种颜色识别。
核心功能
8通道
设计
设计
细微色差
精准识别
精准识别
3000+种
颜色识别
颜色识别
200μs
高速反应
高速反应
产品特点
产品参数
(左滑查看更多参数)
| 型号 | CL1-N3S1(NPN) / CL1-P3S1(PNP) | ||
| 光源 | 红色LED、绿色LED、蓝色LED | 反应时间 | 200μs（HSP）/1ms（FINE） |
| 指示灯 | 输出：红色LED、外部同步输入：红色LED、匹配率/接收光强：LED（绿/红） | 错误显示 | 过度光强、不足光强、不足色差 |
| 校准方法 | 单点/两点校准 | 误差值调节 | 数字显示数目值设定 |
| 差异辨认模式 | C模式/C+I模式/I模式 | 计时器功能 | 计时器OFF/ON延迟/OFF延迟/单触发Shot |
| 输出选择 |
匹配输出：当目标物颜色符合记忆颜色时接通； 不匹配输出：当目标物颜色与记录颜色有所差异时接通 |
||
| 外部同步输入 | 反应速度：最大500μs | 外部校准输入 | 输入反应时间：最小20ms |
| 记录颜色选择 | 资料库选择（由外部输入或键操作），无电压输入 | 控制输出 | NPN（PNP)：最大40VDC 最大（100mA），剩余电压：最大1.0V |
| 保护电路 | 逆电极保护（电源）、过电流保护（输出）、过电压（输出） | 电源 | 12至24VDC±10%，脉动（P-P）：最大10% |
| 消耗电流 | 最大75mA | 环境光度 | 白炽灯：最大5,000Iux，日光：最大10,000Iux |
| 外壳材料 | 聚碳酸酯 | 重量（含2m缆线） | 约170g |

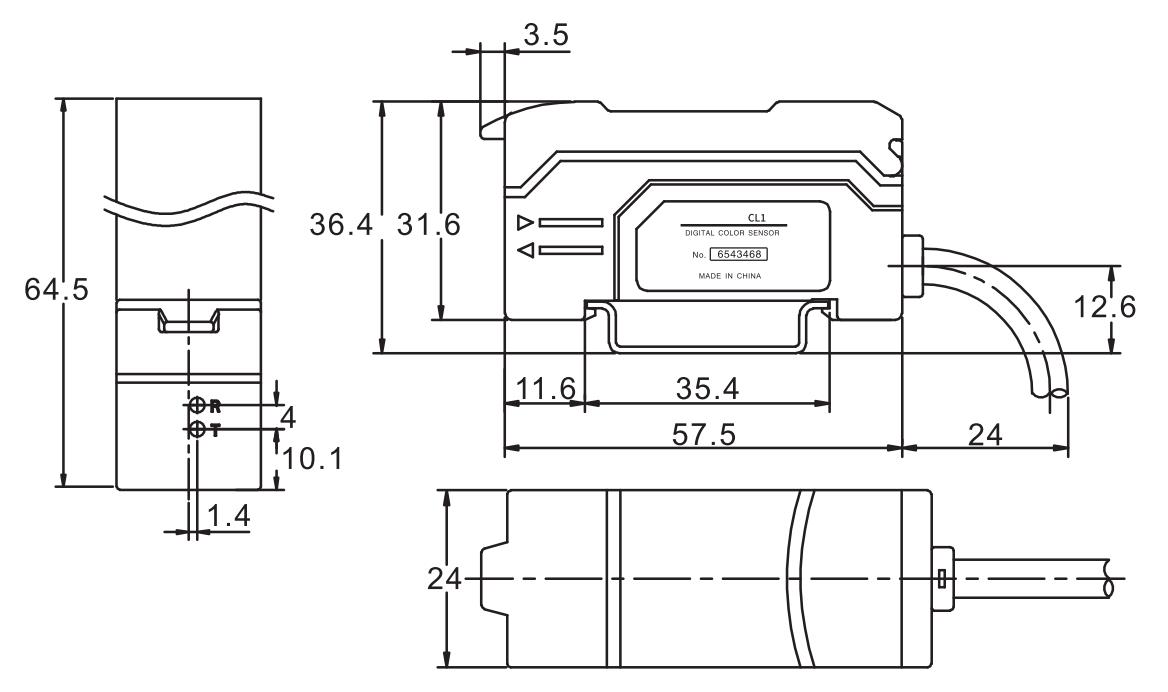

| 外观尺寸 |
|
||
适配传感器
| 类型 | 小型可调节 | 小型侧视可调节 | 长检距离 | 小光点 | 区域光束点，反射型 | ||
|---|---|---|---|---|---|---|---|
| 型号 | CLH-S10 | CLH-S11 | CLH-L40 | CLH-L42 | CLH-L41 | CLH-S12 | CLH-S15 |

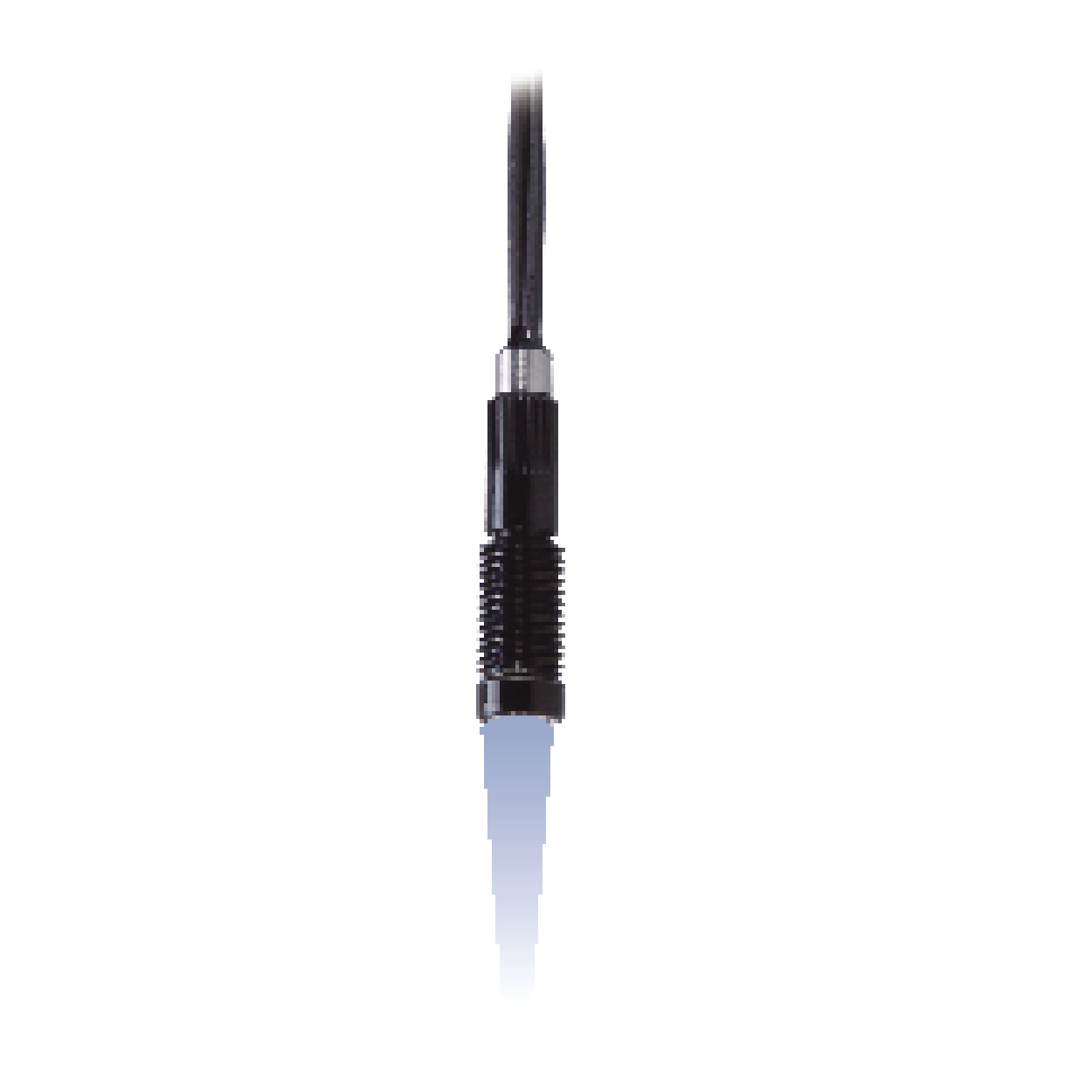

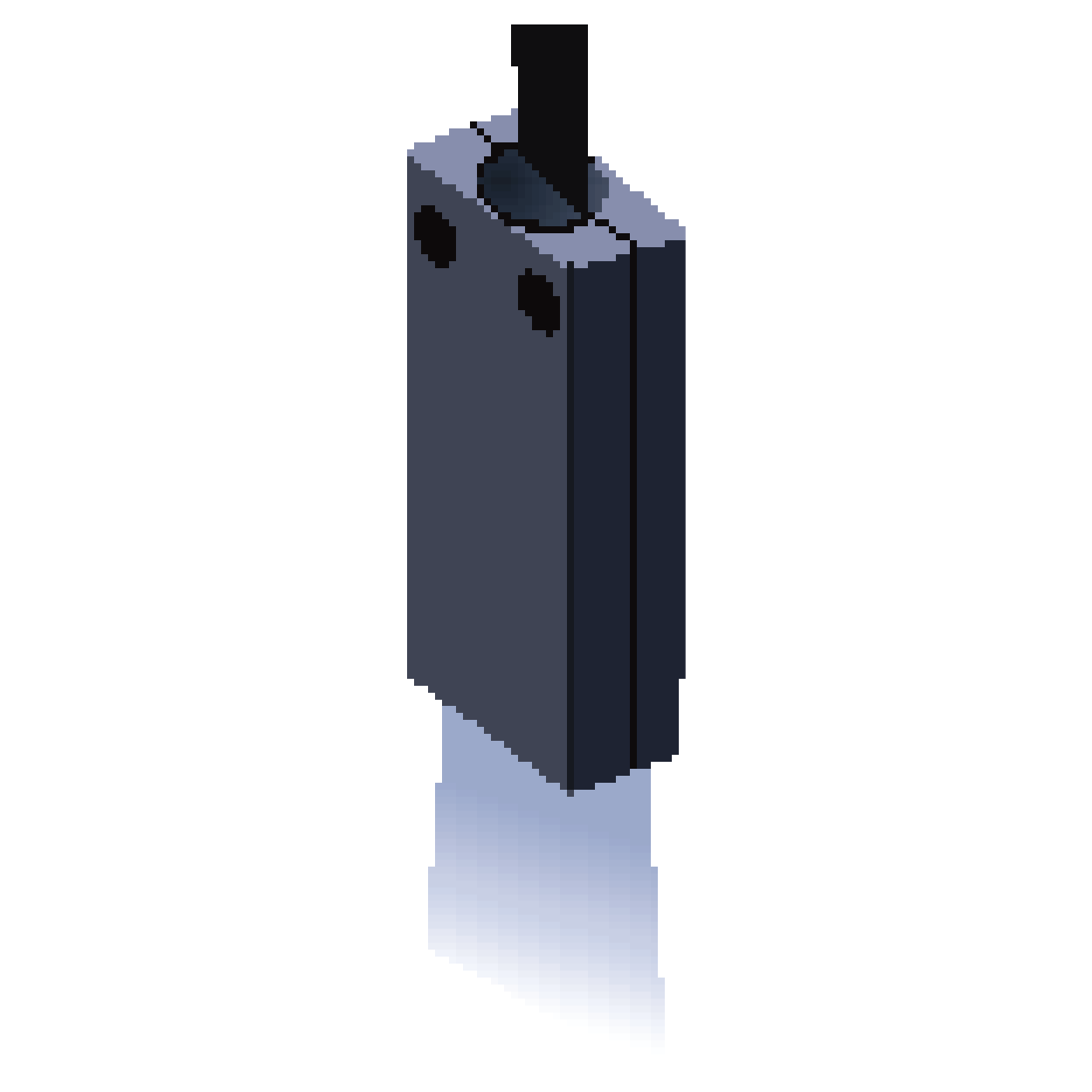

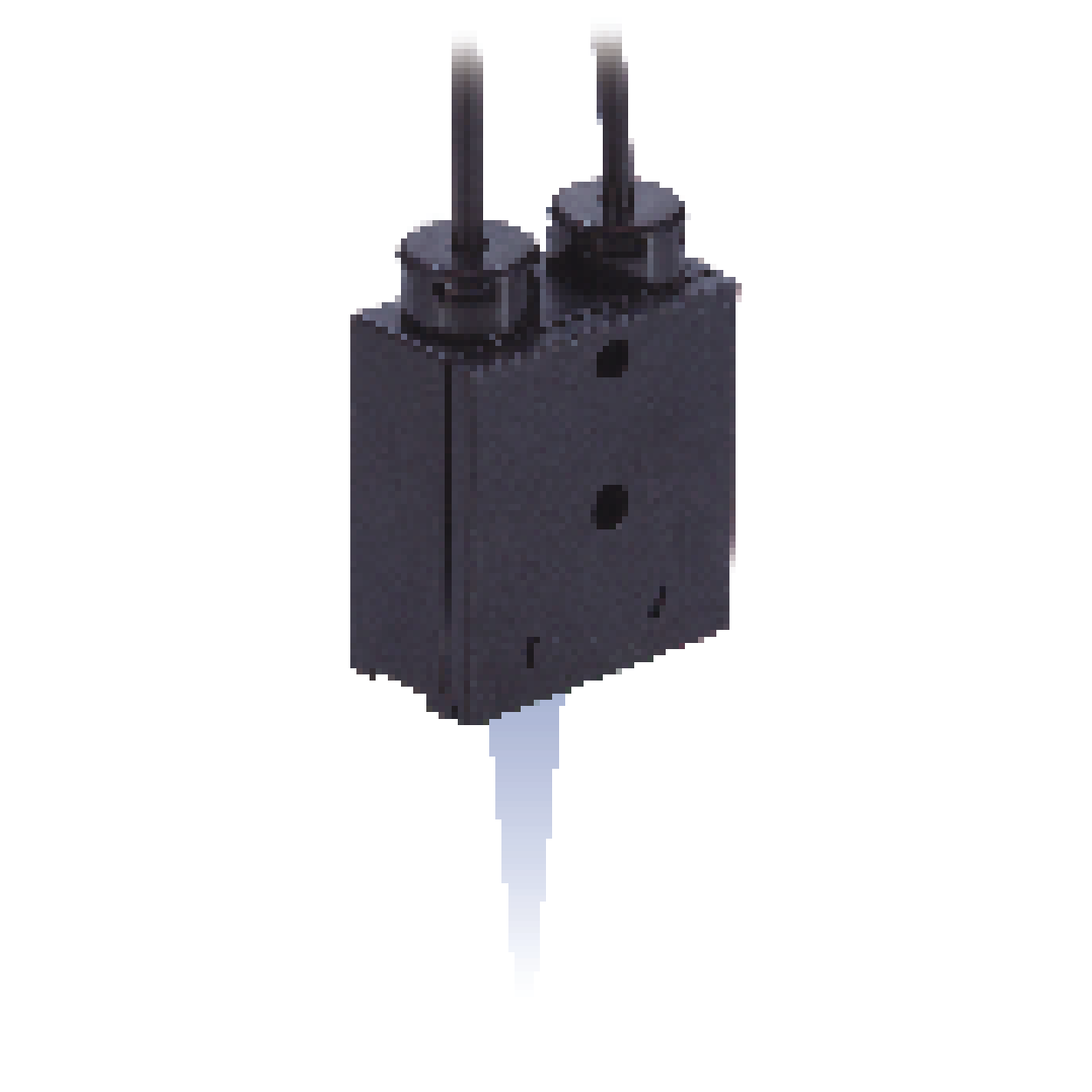

| 感测头外观图 （图片仅供参考具体以实物为准） |  |
 |
 |
|
|
 |
|
| 检测距离 | 10至30mm | 3至15mm | 70±20mm | 60±10mm | 16±4mm | 5至20mm | 5至10mm |
| 最小光点直径 | 直径0.9至3.5mm | 直径0.9至1.5mm | 直径6mm | 直径2mm | 直径1mm | 1.5*7mm | |
| 最小弯曲直径 | R25mm | R15mm | R25mm | ||||
| 防护等级 | IP40 | IP67 | |||||
| 环境温度 | -40至70℃，无凝结 | ||||||
| 相对湿度 | 35至85℃，无凝结 | ||||||
| 光纤长度 | 2m(自由裁切) | 1m | 2m(自由裁切) | ||||
| 外壳材料 | 镜片外壳：铝，纤维外壳：不锈钢 | 聚碳酸酯 | 聚砜，光纤：塑料(聚乙烯护套） | ||||
| 重量 | 约10g | 约15g | 约30g | 约23g | 约25g | ||
