在工业自动化领域，磁栅尺作为高精度位置检测元件，广泛应用于机床、机器人、测量设备等场景。它通过读取磁栅带上的磁化信号实现位移测量，具有抗油污、耐粉尘、响应速度快等优势。然而，在长期使用中，磁栅尺可能因多种因素出现损坏，导致测量精度下降甚至设备停机。本文从结构原理出发，深度解析磁栅尺损坏的常见原因及防护策略。
一、磁栅尺的核心结构与工作原理

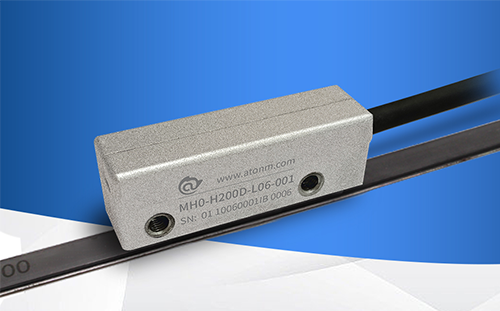

磁栅尺主要由三部分组成：
1.磁栅本体：表面均匀分布周期性磁化信号（如正弦波或方波）的金属尺体，通常为不锈钢或合金材质，表面镀有耐磨保护层；
2.读数头：内置感应线圈和信号处理电路，通过电磁感应读取磁栅信号并转换为电信号；
3.信号电缆：连接读数头与控制系统，传输位置数据。
其工作原理为：读数头与磁栅相对运动时，感应线圈切割磁力线产生交变信号，经电路处理后输出位移量。因此，磁栅尺的正常运行依赖于磁栅表面磁场的稳定性、读数头与磁栅的间距精度（通常为 0.5~1mm），以及电气系统的抗干扰能力。
二、磁栅尺损坏的六大核心原因
（一）环境因素：“隐形杀手” 的长期侵蚀
粉尘与颗粒物污染
1.工业环境中，金属加工产生的铁屑、砂轮粉末等颗粒易附着在磁栅表面。读数头与磁栅的相对运动可能导致颗粒嵌入保护层，划伤磁栅表面，破坏磁化信号的均匀性；
2.粉尘积累还可能堵塞读数头的感应窗口，导致信号衰减或丢失。
湿度与腐蚀性气体
1.高湿度环境会加速磁栅金属本体的氧化，尤其是未做好密封防护的区域，表面镀层被破坏后，金属基体生锈，磁场分布畸变；
2.酸性或碱性气体（如硫化物、切削液挥发成分）会腐蚀磁栅表面，甚至渗入读数头内部，造成电路元件失效。
温度剧变与机械振动
1.温度大幅波动（如机床启停时的热胀冷缩）会导致磁栅尺与设备基体的膨胀系数不一致，产生应力变形，影响读数头与磁栅的间距精度；
2.高频振动（如机床主轴振动、电机共振）可能导致读数头安装松动，长期摩擦加剧部件磨损，甚至引发磁栅尺体断裂。
（二）安装与使用不当：人为操作的 “硬伤”
安装精度不足
1.磁栅尺安装时未严格校准平行度（通常要求≤0.1mm/m），导致读数头与磁栅的间隙不均匀，局部接触压力过大，加速读数头耐磨片磨损；
2.固定螺丝松动或安装支架刚性不足，运行中发生位移，造成信号跳变或周期性误差。
机械冲击与过载
1.设备碰撞、工件掉落等意外冲击可能直接导致磁栅尺弯曲、变形，甚至断裂；
2.长期超量程使用（如位移超过磁栅尺有效长度）会使读数头撞击尺体端部，损坏感应元件。
电缆与接头故障
1.信号电缆未做固定或防护，运动中反复弯折导致内部导线断裂；
2.接头处防水防尘措施不到位，湿气或粉尘进入引发接触不良，造成信号中断或干扰。
（三）电气与信号问题：“看不见的隐患”
电源与接地故障
1.电源电压波动超过额定范围（如 24V±10% 以外），导致读数头内部电路元件烧毁；
2.接地不良或未单独接地，设备漏电产生的静电或共模干扰损坏信号处理芯片。
电磁干扰（EMI）
1.靠近强电磁源（如变频器、伺服电机、焊接设备）安装时，未使用屏蔽电缆或金属线槽，高频电磁辐射干扰信号传输，导致数据跳变；
2.动力线与信号线并行敷设且距离过近（小于 30cm），感应耦合产生噪声，严重时烧毁读数头电路。
静电放电（ESD）
1.操作人员未佩戴防静电手环直接接触读数头接口，静电击穿集成电路；
2.设备未做静电防护，干燥环境中积累的静电通过信号端口释放，损坏敏感元件。
（四）维护保养缺失：“小病拖成大病”
缺乏定期清洁
1.未按手册要求（通常每季度一次）用无水酒精擦拭磁栅表面和读数头感应面，导致污染物长期积累，影响信号读�。�
2.润滑不足：滑动部件（如读数头导轨）未及时加注润滑剂，摩擦增大导致振动加剧。
老化与疲劳损耗
1.磁栅尺的磁化层长期使用后会自然退磁（寿命通常为 5~10 年），导致信号强度下降，测量误差增大；
2.读数头内部的电容、电阻等元件老化，性能漂移，引发信号处理异常。
（五）产品质量与选型问题：“先天缺陷”
材料与工艺缺陷
1.劣质磁栅尺的镀层厚度不足（如标准要求≥5μm），耐磨、耐腐蚀性差，短期内出现表面破损；
2.读数头密封等级不达标（如 IP65 以下），无法应对潮湿、多尘环境。
选型不当
1.未根据工况选择合适规格的磁栅尺，如高振动环境未选用刚性支架型，高速运动场景未匹配高速响应型读数头，导致过载损坏。
（六）异常工况触发：“意外事件”
设备急停、反向冲击等导致读数头与磁栅剧烈碰撞；
冷却液、切削油直接喷射到磁栅表面，长期浸泡破坏保护层。
三、针对性防护措施：从源头减少损坏
环境防护
加装防护罩或密封壳（IP67 以上），尤其在粉尘、潮湿区域；
远离热源和腐蚀性气体，必要时增加空气净化或除湿装置。
精准安装与固定
使用专用工装校准平行度，确保读数头与磁栅间距均匀（误差≤±0.1mm）；
采用防松螺丝和刚性支架，定期（每月）检查安装紧固性。
电气安全设计
电源端加装滤波器和稳压器，接地采用单点接地法；
信号电缆使用双绞屏蔽线，与动力线间隔≥30cm，接头处做防水密封（如使用航空插头）。
维护保养规范
制定保养计划：定期清洁磁栅表面（用软布 + 酒精），检查电缆磨损情况，润滑导轨；
建立寿命管理档案，对使用 5 年以上的磁栅尺定期检测信号强度，及时更换老化部件。
选型与质量把控
选择知名品牌产品，核对镀层厚度、防护等级、温度范围等参数；
根据工况定制方案，如高速场景选响应频率≥200kHz 的型号，强振动环境选整体式磁栅尺。
四、结语
磁栅尺的损坏往往是多种因素叠加的结果，既有环境侵蚀、安装失误等 “显性原因”，也有老化、干扰等 “隐性因素”。通过深入理解其工作原理，针对性地优化安装工艺、加强环境防护和定期维护，可显著延长磁栅尺的使用寿命，保障设备的高精度运行。在工业自动化追求高效、稳定的今天，重视细节维护与科学防护，正是避免 “小部件引发大故障” 的关键。
