在科技快速迭代的当下，3C 行业（计算机、通信和消费电子）始终站在创新的最前沿，对生产工艺与产品精度的要求愈发严苛。高精度激光位移传感器凭借自身卓越的性能，在 3C 行业中扮演着至关重要的角色，成为推动行业发展的关键力量。

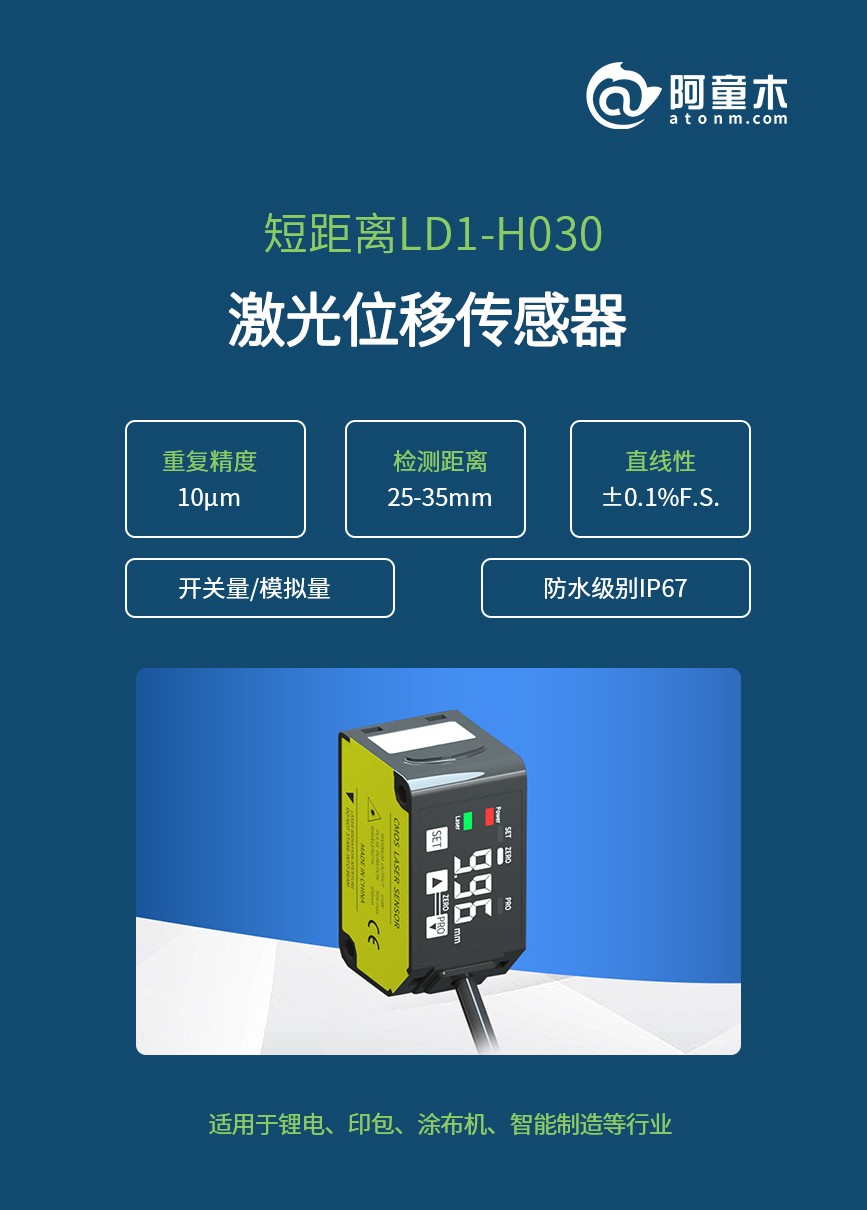

高精度激光位移传感器的工作原理与优势
激光位移传感器是运用激光技术进行测量的精密仪器，主要由激光器、激光检测器和测量电路构成。其工作原理基于激光三角测量法或激光回波分析法。以激光三角测量法来说，激光发射器通过镜头将可见红色激光射向被测物体表面，经物体表面散射的激光通过接收器镜头，被内部的 CCD 线性相机接收。依据不同的距离，CCD 线性相机能够在不同角度下 “看见” 这个光点，再根据这个角度及已知的激光和相机之间的距离，数字信号处理器就能计算出传感器和被测物体之间的距离。这种测量方式最高线性度可达 1um，分辨率更是可达到 0.1um 的水平，适用于高精度、短距离的测量场景。
相较于传统测量方式，高精度激光位移传感器具有诸多显著优势。高精度特性使其能够精准测量微小的位移和尺寸变化，满足 3C 产品生产中对精密几何测量的严格要求；非接触测量避免了对被测物体表面的损伤，这对于 3C 产品中那些轻薄、脆弱的零部件尤为重要；响应速度快，可以实时监测生产过程中的变化，及时反馈数据，有助于提高生产效率和产品质量；良好的稳定性和抗干扰能力，使其在复杂的生产环境中也能可靠地工作。
高精度激光位移传感器在 3C 行业的具体应用
3C 产品组装质量检测
在 3C 产品的组装过程中，确保各个零部件的准确安装和组装质量极为重要。比如在组装环节，需要对某零部件组装到产品上后的质量进行检测。此时，可使用高精度激光位移传感器来检测特定部件表面的高度，以此判断该部件是否组装合格。由于现场需要采用非接触方式进行检测，且检测目标尺寸�。纫蟠锏� 0.5mm 以内，还要能够读取测量数据 ，高精度激光位移传感器便能发挥作用。它可以通过调整采样参数，适应被测物差异性表面的影响，并且具备数据传输功能，满足了实时通讯的需求。
PCB 板制造工艺检测
PCB 板（印制电路板）作为各类电子产品的核心部件，其制造工艺繁杂，对自动化和精度要求极高。在 PCB 板制造的多个关键工艺环节，高精度激光位移传感器都发挥着不可或缺的作用。
1.压层 / 电镀环节的翘曲检测：PCB 板在经历压层与电镀工艺后，容易产生翘曲，而板材的不平整会影响钻孔的位置精度，进而导致元件无法正确安装、连接。此时，激光位移传感器能以高速扫描 PCB 板，利用生成的轮廓数据准确、及时地计算出 PCB 板的翘曲度，确�：笮ひ账忱�。
2.贴片 / 封装环节的元器件高度检测：元器件的高度是否精准，直接关联贴装后元器件的合规性与电路的稳定性。随着技术的持续进步，微小元器件被广泛使用，这对检测精度的要求更为严苛。激光位移传感器具备高速响应能力，能在贴片机的高速运行中实时检测、反馈位移数据，重复性精度可达极高水平，为元器件的精确定位和高度控制提供了可靠保障 。
3C 行业插件机的智能升级
在 3C 行业插件机中，高精度激光位移传感器也是实现智能升级的重要组成部分。插件机的性能要求随着电子产品向轻薄化、智能化方向发展而日益提升，传感器作为插件机的 “眼睛” 和 “触觉”，其精度和智能化水平直接关系到生产效率与产品质量。在一些强调高精度应用场景中，高精度激光位移传感器通过先进的技术，极大地提高了检测速率和数据的准确性，使产品同时兼顾了测量值的高速传输和稳定检测 ，全面提升了插件机的自动化、智能化水平，实现了生产效率的显著提升和产品质量的严格控制。
应用成效
众多 3C 企业引入高精度激光位移传感器后，在生产上取得了显著成果。在 PCB 板制造方面，通过对压层、电镀、贴片等环节的精准检测和控制，PCB 板的次品率大幅降低，大大提高了产品的良品率。在产品组装环节，借助激光位移传感器对零部件组装质量的精确检测，产品的组装不良率降低，生产效率提高。这些数据充分证明了高精度激光位移传感器在提升 3C 行业生产效率和产品质量方面的巨大潜力。
高精度激光位移传感器在 3C 行业的广泛应用，极大地推动了 3C 产品生产工艺的进步和产品质量的提升。随着技术的不断创新和发展，相信高精度激光位移传感器将在 3C 行业中发挥更加重要的作用，助力 3C 行业迈向更高的发展台阶，为消费者带来更多高性能、高品质的 3C 产品。同时，也期待更多相关技术的突破，进一步拓展激光位移传感器在 3C 行业以及其他领域的应用边界。
