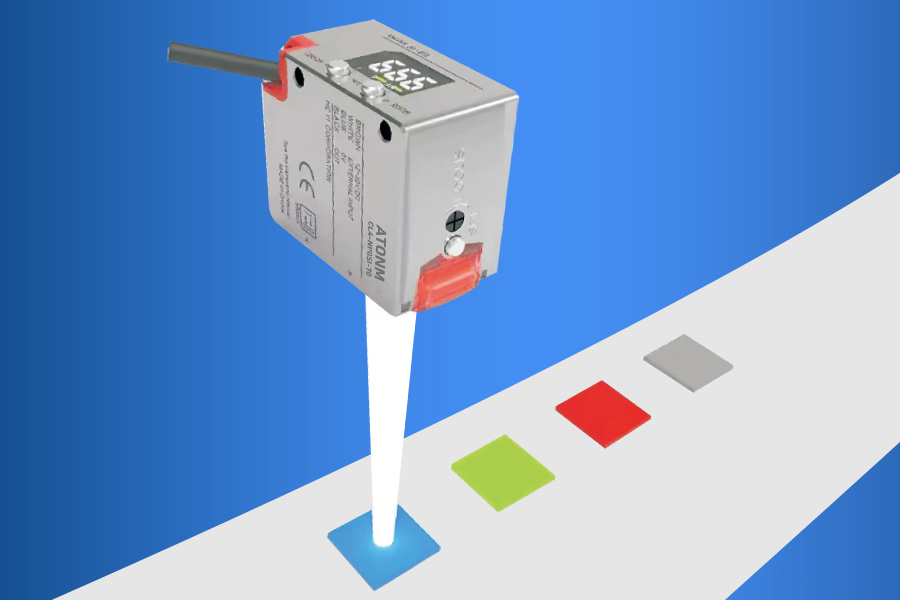

CL4 色标传感器 长距离白色光点
产品概述
白色LED+自定义光接收元件，可根据目标物的外观（颜色）进行检测因此还可准确捕捉细微的颜色差异。此外，由于以外观（颜色）进行检测，因此不易受到倾斜或距离变化的影响。
使用场景
适用于各行业各种场所的颜色检测需求，如：
检测标记，控制开关 / 色彩定位，精准裁剪
色彩分辨，定位一致 / 检测打标，是否缺失
检测产品，是否达标 / 位置检测，是否到位
颜色判断，自动分拣 / 颜色定位，检测打标。
核心功能
白色光点
捕捉细微差异
检测距离
500mm
背景抑制
功能
IO-LINK
通讯
133-4281-4291 在线咨询

产品特点

光斑大小可调

凭借高亮度“白色光点”， 即使是远距离，仍可进行稳定检测。

光强度敏感

光强度差别较小时也可稳定检测

微小颜色差异可检

微小的颜色差异也可稳定检测

距离变化亦可稳定检测

即使工件距离变化或角度变化也可稳定检测

产品参数

(左滑查看更多参数)
型号 NPN/PNP CL4-NP0SI-70 CL4-NP0SI-500
检测距离 30 至 70 mm 50 至 500 mm
最小光点直径 50mm 时，约 1.6×2.9 mm 约Φ3 (距离 100 mm 时)
约Φ9 (距离 250 mm 时)
约Φ20(距离 500 mm 时）
响应时间 200μs/1ms/10ms/100ms/500ms
光源 白色 LED
降低相互干扰功能 设定不同频率，最多 2 台
电源 电源电压 10 至 30 VDC 含波纹（P-P）10%、Class2 或 LPS
消耗电流 24 VDC 时 50 mA 以下（负载除外）
12 VDC 时 100 mA 以下（负载除外） 		24 V 时 50 mA 以下（不包含负载）
12 V 时 100 mA 以下（不包含负载）
定时器 OFF/接通延迟/断开延迟/单次
I/O 控制输出 NPN 开路集电极/PNP 开路集电极 切换式
30 V 以下、50 mA 以下、残余电压 2 V 以下
N.O./N.C.切換式
外部输入 调谐/停止发射 切换式
短路电流 NPN：1 mA 以下/PNP：2 mA 以下
保护电路 电源逆接保护、电源浪涌保护、输出过电流保护、输出浪涌保护
环境光照 白炽灯： 10000 lx 以下 阳光：20000 lx 以下
环境温度 -20 至+50℃（无冻结）
相对湿度 35 至 85%RH（无凝结）
耐冲击性 1,000 m/s? X、Y、Z 各方向 6 次
耐振动性 10 至 55 Hz 双振幅 1.5 mm X、Y、Z 各方向 2 小时
防护等级 IP65
材料 外壳：锌铸件（镀铬）指示灯盖： PPSU 按钮：不锈钢
重量 128g
外观尺寸
