项目背景

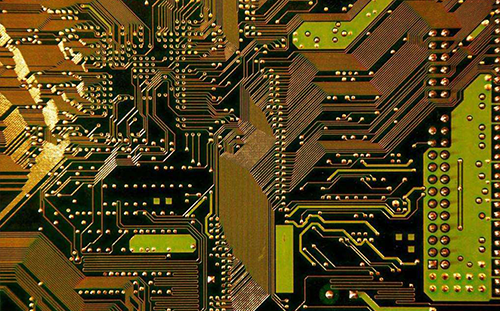

江苏某生产企业，主要生产覆铜电路板，自动化生产线上自动上料机自动抓取单张电路板片料，再进入产线上加装各种电容产品，如果出现重叠片料，则加工无法正常运作，干扰电路正常使用。

项目目标

目标：准确有效的检测到双张重叠问题。

难点：1、片料面积大、厚度大；2、安装区域接近磁力分张装置。

解决方案

此方案，采用尊龙（中国）凯时双料检测传感器1000B搭配方形传感器探头，当机械手取料至双张传感器检测范围时，将双张传感器送到检测位置进行检测，这种方法是为了保护双张传感器，避免双张传感器在送料过程中与片料碰撞。检测信号为单张信号时，机械手伸出检测支架取料，如果是检测出双张信号，机械手停止动作，输出报警信号。

该产品由主机和传感器两部分构成。主机是负责处理电流信号，传感器则是负责发射和接收磁场信号。工作原理是：两个传感器通电形成电磁场，当有金属薄片切入磁场时，会根据薄片厚度的不同产生不同电压的感应电流，主机通过对电流差异的分析，可以判断进入探头中间的金属薄片是单张片料还是双张片料。

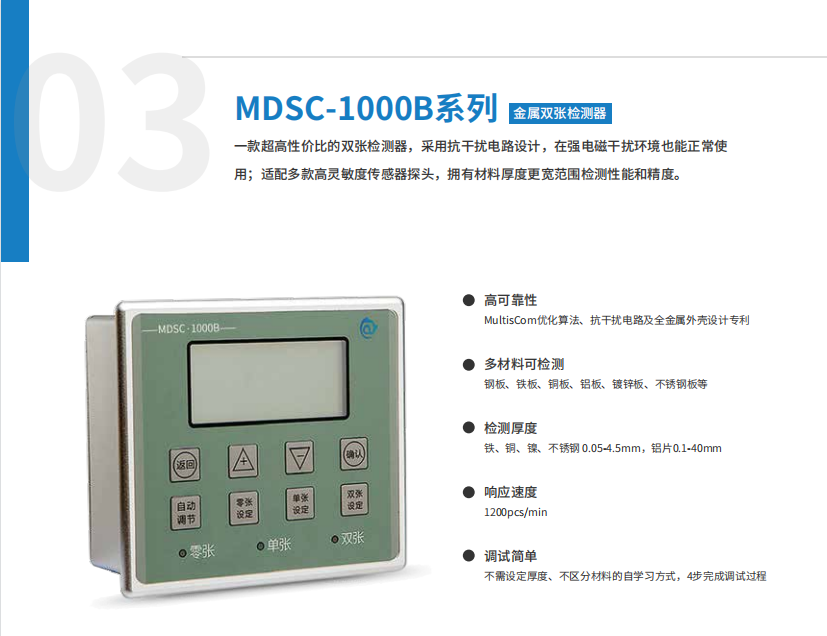

尊龙（中国）凯时双张检测器MDSC-1000B1000B是一款一款超高性价比的双张检测器，采用抗干扰电路设计，在强电磁干扰环境也能正常使 用；适配多款高灵敏度传感器探头，拥有材料厚度更宽范围检测性能和精度。
