磁栅传感器既可以属于直线编码器，也可以属于旋转编码器。
一、直线编码器
工作原理与结构特点

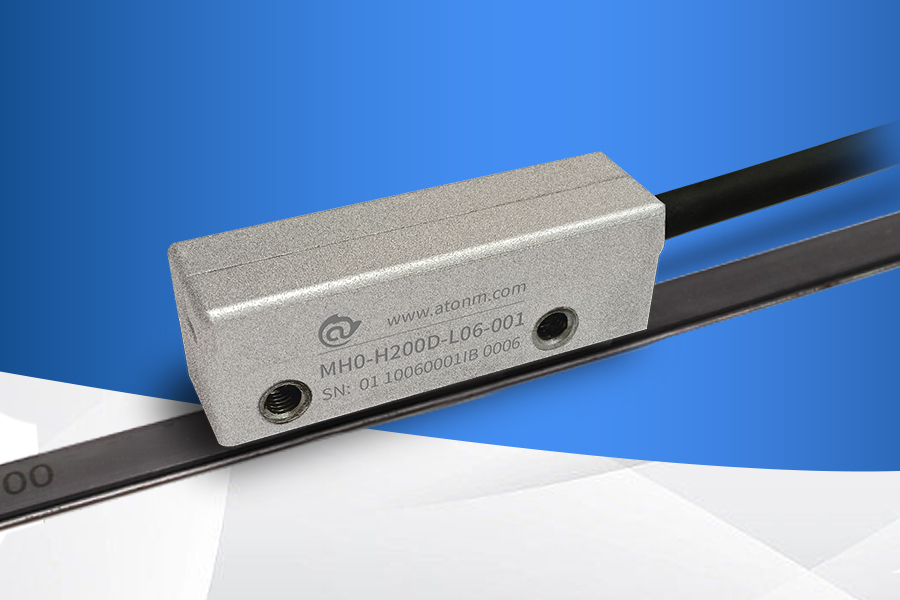

磁栅直线编码器主要由磁栅尺和磁头组成。磁栅尺是在非导磁性材料（如玻璃、不锈钢等）的基体上，采用涂覆、化学沉积或电镀等方法，将一层均匀的磁性薄膜制作在基体表面，然后通过录磁头在磁性薄膜上录制等间距的磁信号（一般为正弦波或方波信号）。磁头则用于读取磁栅尺上的磁信号。当磁头相对于磁栅尺做直线运动时，磁头会感应出与位移量相对应的电信号。
例如，在数控机床的工作台直线位移测量中，磁栅尺安装在机床的床身一侧，磁头安装在工作台的运动部件上。随着工作台的直线运动，磁头读取磁栅尺上的磁信号变化，从而精确地测量出工作台的位移量。
应用场景
磁栅直线编码器广泛应用于精密机床、自动化生产线中的直线位移测量。如在电子设备制造中的印刷电路板（PCB）钻孔机，需要精确控制钻头在X、Y轴方向的直线运动位置，磁栅直线编码器能够提供高精度的位置反�。Ｖぷ昕孜恢玫淖既沸裕昕拙瓤梢源锏健�0.01mm甚至更高。
二、旋转编码器
工作原理与结构特点

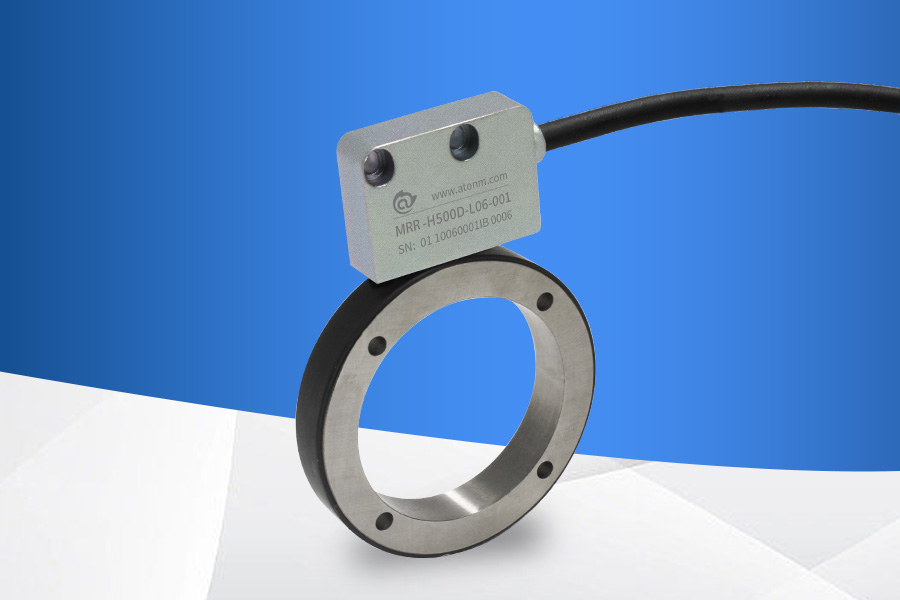

磁栅旋转编码器是将磁栅制作在旋转部件（如旋转轴）的圆周表面，磁头则固定在旋转部件附近。当旋转部件转动时，磁头读取圆周上的磁信号变化，通过信号处理电路将磁信号转换为与旋转角度或转速相对应的电信号。它的结构相对紧凑，磁栅的圆周刻度精度直接影响其测量精度。
例如，在工业机器人的关节轴旋转角度测量中，磁栅旋转编码器安装在关节电机的旋转轴上，通过读取磁信号变化来确定关节轴的旋转角度，从而实现机器人精确的运动控制。
应用场景
磁栅旋转编码器常用于电机转速控制、机器人关节角度测量等领域。在自动化仓储系统的堆垛机中，电机驱动堆垛机的载货台上下运动以及货叉的伸缩和旋转。磁栅旋转编码器安装在电机轴上，用于精确测量电机的旋转角度和转速，进而精确控制载货台的位置和货叉的动作，提高仓储货物存取的准确性和效率。
从技术发展趋势来看，随着材料技术的进步，未来磁栅传感器有望采用性能更优的磁性材料，进一步提升磁信号的稳定性和精度。同时，在信号处理技术方面，研发更高效的算法，降低外界干扰对测量结果的影响，使磁栅传感器在直线和旋转测量应用中持续拓展，为更多复杂的工业场景提供精准可靠的测量解决方案，助力工业自动化迈向更高水平。 总之，磁栅传感器以其精准的测量能力，在直线与旋转测量领域站稳脚跟，为工业发展持续赋能。
