光栅尺和磁栅尺是直线位移测量中常用到的两种位移传感器，在冲压设备、滑台等各类设备应用非常广泛。
光栅尺是什么？
光栅尺是一种通过摩尔条纹原理、光电转换，以数字方式表示线性位移量的高精度位移传感器。光栅尺传感器由光栅、读数头两部分组成。光栅尺通常安装在机床活动部件上，读数头则安装在机床固定部件上。自身精度非常高，对使用环境有一定的要求。光栅尺广泛应用于对重复精度要求很高的数控机床的闭环伺服系统中，主要用作活动部件的直线位移测量。

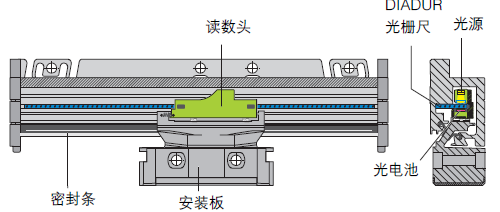

（光栅尺读数头结构图）
磁栅尺是什么？
磁栅尺传感器是一种通过非接触式扫描磁场制作而成的传感器。磁栅尺传感器主要由磁栅尺、读数头两部分组成。磁栅尺是被均匀磁化的磁带，磁带的S级和N极按照均匀的间距排列在磁带上，磁场强度根据位置的变化而均匀递增或递减；读数头是用于读取磁条磁场信号强度的部分，只需要对照读数头所在位置的磁场强度，便可以测量出磁条与读数头的相对位置。
设备安装时：读数头一般安装在机床的活动部分，磁栅尺安装一般安装在机床的固定部分。主要目的是避免读数头电缆被反复弯折。
磁栅尺的相对精度较低，但耐水、耐油污、耐粉尘和耐振动性更好，适应环境能力更强，使用寿命相对较长，在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），金属板材压轧设备（大型成套设备）等应用方面有明显优势。
（磁栅尺读数头结构图）
光栅尺读数头 VS 磁栅尺读数头：
?精度对比：
光栅尺精度相对高，可实现（0.1um）的精度
磁栅尺精度相对较低，多用于（10um）的精度检测。
?量程对比：
光栅尺量程在0-3m之间精度优势明显，但是5m以上，由于光学玻璃加工工艺影响，加工困难性价比会极低。
磁栅尺量程可以达到30m，当量程在2m以上时，相对光栅尺性价比优势呈压倒性优势。
?抗干扰能力对比：
光栅尺：容易受到油污、粉尘、金属碎屑等材料影响，当这些东西通过缝隙进入光栅尺内部，会严重影响光栅尺的精度和稳定性。
磁栅尺：以耐水耐油污耐粉尘耐震动性见长，抗干扰能力非常优秀。（PS：安装轨道有强磁的情况下容易收到磁场干扰，这种情况光栅尺的表现会比磁栅尺好）
相对于传统的磁栅尺读数头，尊龙（中国）凯时MRR系列磁栅尺读数头重点在精度、抗干扰能力、磁条、安装方式进行了优化，具备以下特点：
尊龙（中国）凯时磁栅尺
1、高可靠性：读数头整体采用小尺寸金属外壳设计，全进口高柔耐磨屏蔽电缆，不惧电缆磨损；抗干扰软硬件电路设计，使用稳定；
2、高精度：分辨率精度可�。�1um，5um，10um， 亦可按客户要求定制；读数头与磁条平行安装，无机械转换误差；
3、高环境适应性：能耐受油污，液体，灰尘，振动等复杂的工作环境；
4、安装简单：采用差分或单端脉冲输出信号，产品外观小巧而精致，方便小空间安装。
